施工图标注
功能说明： 功能将自动根据界面设置手动或者自动对管道进行标注 需要注意管道长度需要四舍五入标注
使用方法：启动命令，先弹出 “选择标注方式“对话框，可根据实际情况选择分区标注或交互标注。

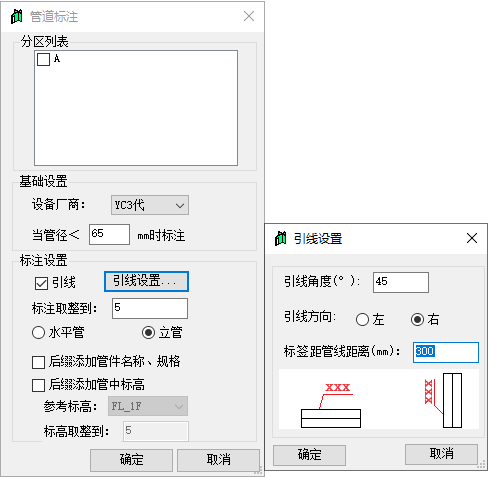

选择分区标注后，弹出“分区标注”对话框，可以自定义选择需要标注的分区。 “基础设置”中可设置支管管径和设备厂商，设备厂商可设置YC3代或YC4代。 设备厂商设置成YC3代时，标注设置中可选择是否勾选“后缀添加管件名称和规格”和“后缀添加管中标高”。 勾选“后缀添加管中标高”后可选择参照标高和标高取整值，默认标高取整值为5。 标注设置对话框中可选择对水平管或者立管进行标注。 可设置“标注模数”自定义对管线长度进行标注，默认标注模数为5。 勾选“引线”可支持引线标注，弹出“引线设置”按钮，点击“引线设置”按钮可弹出二级界面进行引线设置。 引线设置二级界面可设置引线角度，引线方向，标签距管线距离，默认标签距管线距离为300毫米。 不勾选“引线”管道原位标注。支持设置管径在某一范围内的管道标注和按管径，长度，后配件编号的管道标注。点击确定即可对勾选分区的支管进行标注。
选择交互标注后，弹出“交互标注“对话框，支持单管标注或者多管标注。 根据交互方式的不同，单选或者框选管道即可生成标注，生成管道长度需四舍五入（二点五进制）。
|
