管道分区
功能说明：功能根据实际加工现场要求，在管道预制前第一步，需将图纸进行分区，以满足实际加工现场要求。 使用方法：启动命令，先弹出“选择分区方式”对话框，可选择画线分区或者按系统分区。
方式1：选择画线分区选项后，弹出“管道分区”对话框
设置分区设置中的区域标识， 再点击“分区”按钮，界面隐藏 画线划分视图中区域，ESC完成区域划分 界面显示，循环此操作流程划分图纸中的所有区域。划分区域完成之后点击“确定”按钮，完成管道分区

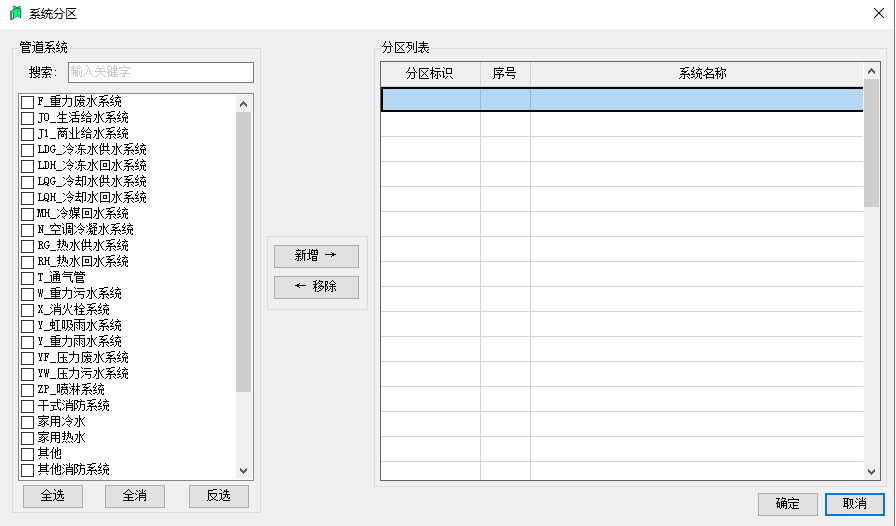

方式2： :选择按系统分区选项后，弹出“系统分区”界面 界面左侧列表显示项目中所有管道系统，右侧表格显示分区列表 右侧选中一行状态下，点击“新增”按钮后 左侧列表中所选中的管道系统就会自动组合成一个区域展示在右侧列表中，可自定义设置分区标识。 当选择框定位在已定义分区时会往已有分区添加系统，当选择框定位在未定义分区时会新增分区系统。 重复此操作流程可创建多个区域，同时选中管道系统将从左侧列表中删除，以免用户重复选择。 点击“新增”按钮，可将左侧列表中选中管道系统加入到右侧光标所选中的区域中，方便用户修改分区中管道系统。 点击“移除”按钮，可将右侧列表中选中区域删除，区域中管道系统将重新显示在左侧列表中以供用户选择。 当在界面中定义好各区域中管道系统时，点击“确定”按钮，完成系统分区。
|
